Сверхмощные радиопередатчики сверхдлинных волн

С теоретическими сведениями о сверхдлинных радиоволнах Вы можете ознакомиться здесь.

Радиостанция "Голиаф"
Третий Рейх   СССР   Россия

Первый мощный (1 МВт) сверхдлинноволновый передатчик "Голиаф" (нем. Goliath) был введен в строй в Германии возле города Kalbe (Milde) в 1943 году. Главный конструктор радиостанции -  Фриц Гуцманн (Fritz Gutzmann), командир - Карл Вракмейер (Karl Wrackmeyer).

С подробным описанием (на немецком) этого сооружения можно ознакомиться на http://www.kalbe-milde.de/gol.php и в статье "Der Längstwellensender Goliath bei Calbe an der Milde von 1941 bis 1945" автора Klaus Herold (https://aobauer.home.xs4all.nl/Goliath.pdf).
Также радиостанция описывается в книгах:
"Blitz & Anker", том 2 (нем.) - автор Joachim Beckh:
(щелкните "мышкой" для просмотра в увеличенном размере)

страница 223 страница 224 страница 225 страница 226
сверхдлинноволновый передатчик радиопередатчик Голиаф связь с подводными лодками сверхдлинные волны

"Hitlers Griff nach Asien", том 2 (нем.) - автор Horst H. Geerken:
(щелкните "мышкой" для просмотра в увеличенном размере)

страница 112 страница 113
передатчик Голиаф радиостанция Голиаф

Основные радиопередачи велись телеграфом (азбука Морзе) на частоте 16,55 кГц. Также на частотах 30...60 кГц была возможна передача факсимильных сообщений (система "Hellschreiber"). На частотах 45...60 кГц была возможна телефонная радиосвязь.

Telefunken T3 PLLä 38

(автор фотографии -
Bruce Culp)

Для приема сообщений на подводных лодках типов  VIIC, IXB, XB, XXI (в том числе и находящихся под водой на глубинах до 20...30 метров) применялся приемник Telefunken T 3 P L Lä 38:
T - Telefunken;
3 - три каскада;
P - Peil - пеленгатор;
L - Langwelle - длинные волны;
- ngstwelle - сверхдлинные волны;
38 - 1938 - год ввода в эксплуатацию.
Приемник работал в диапазонах:
длинные волны
I: 70 - 150 кГц;
II: 150 - 350 кГц;
III: 350 - 640 кГц;
IV: 640 - 1200 кГц;
сверхдлинные волны
V: 15 - 33 кГц.

Рамочная антенна (нем. Funkpeilrahmen) располагалась на рубке субмарины:
антенна подводной лодки

(информация взята с http://kriegsmarine.biz и https://www.nonstopsystems.com)

Радиостанция "Голиаф" была взята РККА как военный трофей в 1945 году, демонтирована и перевезена в Советский Союз в тысячах(!) железнодорожных вагонов. Впоследствии передатчик был восстановлен на территории СССР в Кстовском районе Нижегородской (Горьковской) области, вступил в строй в 1952 году и поныне используется ВМФ РФ.

Радиостанция "Антей"
Россия

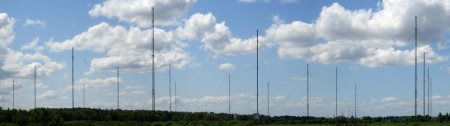

В Беларуси мощный VLF-передатчик располагается в Вилейке (43-й узел связи ВМФ РФ "Вилейка" - радиостанция "Антей") вблизи Молодечно - координаты  54°27'54" N,  26°46'44" E (позывной RJH69) - передатчик служит для связи с атомными подводными лодками, а также входит в службу точного времени "Бета" - вещает в течение часа в сутки (?) на частоте около 25 кГц:
RJH69
Радиостанция "Антей" вступила в строй в 1964 году.

Служба точного времени "Бета" объединяет шесть СДВ-радиостанций:

Позывной Расположение

Пеленг из Гомеля
(магнитный)

RJH63 Краснодар, Россия (радиостанция "Геракл") ?
RJH66 Бишкек, Киргизия (радиостанция "Прометей") ?
RJH69 Вилейка, Беларусь (радиостанция "Антей") ?
RJH77 Архангельск, Россия (радиостанция "Атлант") ?
RJH99 Нижний Новгород, Россия (радиостанция "Голиаф") ?
RAB99 Нижний Новгород, Россия (радиостанция "Голиаф") ?

Радиостанция "Катлер"
США

радиостанция Катлер
Радиостанция "Катлер" расположена и предназначена для связи с подводными лодками Атлантического флота США. Она вещает на частоте 24,0 кГц (шифрованный MSK-сигнал) с позывным NAA, причем мощность станции достигает 1,8 МВт.

Радиостанция "Гриметон" (Grimeton)
Швеция

Grimeton

Передатчик (англ. Alexanderson transmitter - был разработан Швеция шведским инженером Эрнстом Александерсоном (Ernst Alexanderson)):
Эрнст Александерсон

Передатчик состоит из индукционного двигателя с двухфазным статором мощностью 500 л.с. и номинальной скоростью вращения вала 711,3 об./мин, редуктора, повышающего скорость вращения до 2115 об./мин, и электромеханического генератора переменного тока (англ. alternator) частотой 17200 Гц (позывной SAQ) мощностью около 80 кВт:
альтернатор
Генератор подключен к системе из шести башен-антенн высотой 127 м:
антенны Гриметон

Официальный сайт радиостанции Гриметон - grimeton.org.
Сообщество радиолюбителей-друзей радиостанции Гриметон поддерживает сайт alexander.n.se.

Планируется традиционное "рождественское" вещание 24 декабря 2017 года в 8:00 - 9:30 UTC. Также ежегодно радиостанция вещает в первое воскресенье июля.

С описанием конструкции приемника сверхдлинных волн и результатов моих экспериментов в этой области Вы можете ознакомиться здесь.
