Тест: трехфазные цепи

Тест: трехфазные цепи

При ответе на каждый вопрос следует выбрать один правильный вариант ответа.

Вопрос 1

Фазы трехфазного источника соединены по схеме "звезда", чередование фаз - прямое.
Линейное напряжение U BC = 300 + j 200 В.
Фазная ЭДС E A равна ... В.

173,2 + j 115,5    -186,6 + j 92,3    -323,2 + j 159,8    -115,5 + j 173,2

Вопрос 2

В трехфазной цепи, соединенной по схеме "звезда-звезда без нейтрального провода", фазные токи I A = 2 + j 3 А , IC = 2 e j 40º А.
Фазный ток I B равен ... А.

-3,532 - j 4,286    3,532 + j 4,286    0,468 + j 1,714    -0,666 - j 4,49

Вопрос 3

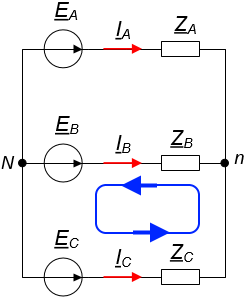

Выберите верно составленное для указанного контура уравнение по второму закону Кирхгофа:
1: -I B Z B + I C Z C = -E B + E C
2: -I B Z B - I C Z C = E B + E C
3: I B Z B - I C Z C = E B - E C
4: I B Z B + I C Z C = -E B - E C

1    2    3    4

Вопрос 4

Выберите верно составленное выражение для определения показания ваттметра W:
1: Re(U AC I A)
2: Re(U BC I A)
3: Re(U AB I B)
4: Re(U CB I C)

1    2    3    4
